Profil do LED LUMINES A nawierzchniowy

Profil LED przeznaczony do montażu natynkowego o szerokim zakresie zastosowań. Sprawdza się zarówno jako element dekoracyjnego oświetlenia w meblach i zabudowach wnętrz, jak i w instalacjach zwieszanych, stanowiących część nowoczesnych aranżacji architektonicznych.

Zapytaj o produkt

Skonfiguruj w 3D

Karta katalogowa

Usuń ze schowka Dodaj do schowka

Tabela gięcia

Deklaracja zgodności CE

Deklaracja zgodności UKCA

Technika montażu

Przekrój

Zastosowanie produktu

System

Sposób montażu

Nawierzchniowe, Wiszące

Kategoria

Profile do LED, Ogólne

Specyfikacja produktu

Kształt profilu

Prostokątne

Uszczelnialny

Tak - IP68, Nie - IP20

Do gięcia

Horyzontalnego, Wertykalnego

Umiejscowienie zasilacza

Poza profilem

Współczynnik olśnienia UGR

Podstawowy

Kierunek strumienia świetlnego

Prostopadle

Możliwość łączenia

Nie

Najazdowy

Nie

Do tworzenia

Oświetlenia dekoracyjnego

Tabela minimalnych promieni gięcia

Rodzaj gięcia	Kierunek świecenia	Klosz FLEX	Klosz PMMA / PC
horyzontalne (poprzeczne)	w dół	300	—
wertykalne (pionowe)	do wewnątrz	200	200
wertykalne (pionowe)	na zewnątrz	150	325

Minimalne promienie gięcia w mm dla danego klosza.
Tolerancja: +/- 5%. Gięte profile występują wyłącznie w wersji lakierowanej.

Kolorystyka

Profil

1.0 m

2.02 m

3.0 m

Niestandardowy wymiar do 6 m

Biały

/ lakierowany /

1.0 m: 10-0011-10

2.02 m: 10-0011-20

3.0 m: 10-0011-30

Niestandardowy wymiar do 6 m: Na zamówienie

Czarny

/ anodowany /

1.0 m: 10-0012-10

2.02 m: 10-0012-20

3.0 m: 10-0012-30

Niestandardowy wymiar do 6 m: Na zamówienie

INOX

/ anodowany /

1.0 m: 10-0013-10

2.02 m: 10-0013-20

3.0 m: 10-0013-30

Niestandardowy wymiar do 6 m: Na zamówienie

Srebrny

/ anodowany /

1.0 m: 10-0014-10

2.02 m: 10-0014-20

3.0 m: 10-0014-30

Niestandardowy wymiar do 6 m: Na zamówienie

Surowy

1.0 m: 10-0010-10

2.02 m: 10-0010-20

3.0 m: 10-00-10-30

Niestandardowy wymiar do 6 m: Na zamówienie

Złoty

/ lakierowany /

1.0 m: 10-1666-10

2.02 m: 10-1666-20

3.0 m: 10-1666-30

Niestandardowy wymiar do 6 m: Na zamówienie

Schematy instalacji

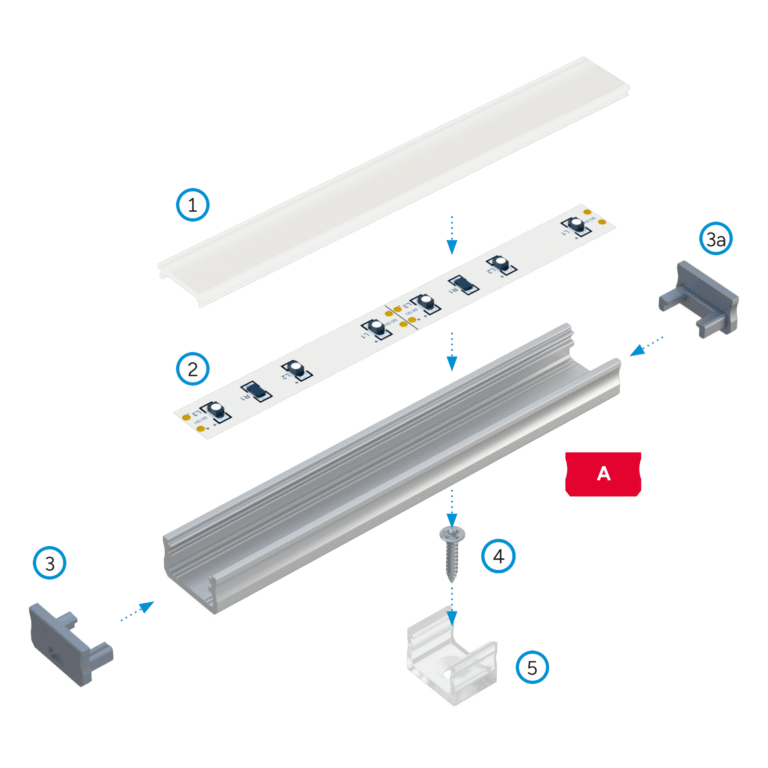

Schemat złożenia elementów systemu oświetleniowego z wykorzystaniem profilu A oraz (1) klosza BASIC, (2) taśmy LED, (3) zaślepki z otworem, (3a) zaślepki bez otworu, (4) wkrętu montażowego, (5) uchwytu montażowego A MINI

Schemat złożenia elementów systemu oświetleniowego z wykorzystaniem profilu A oraz (1) klosza HIGH, (2) taśmy LED, (3) zaślepki z otworem, (3a) zaślepki bez otworu, (4) wkrętu montażowego, (5) uchwytu montażowego A HIGH

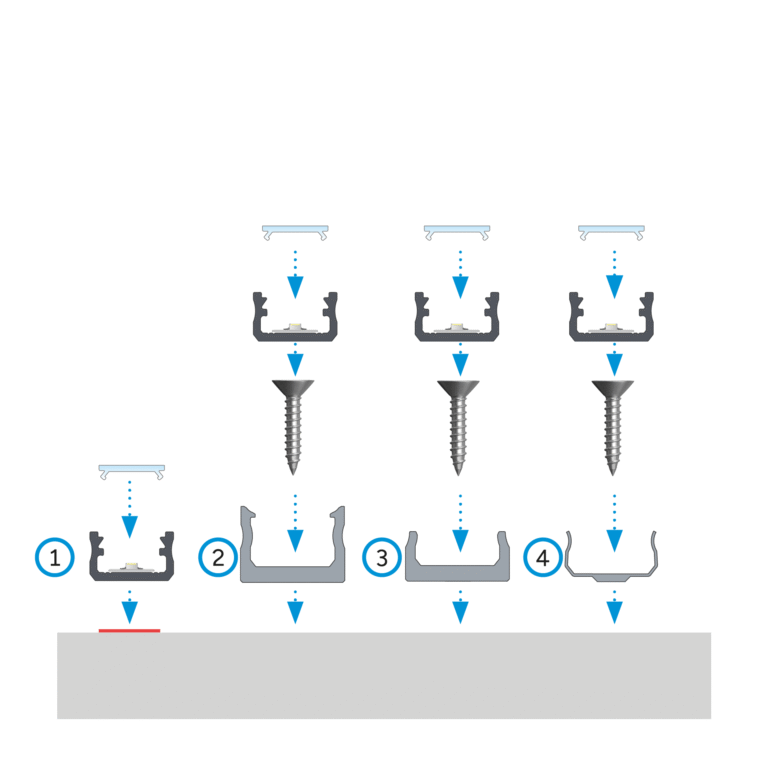

Instrukcja montażu profilu A z kloszem BASIC, (1) z taśmą dwustronną, (2) z uchwytem montażowym A, (3) z uchwytem A MINI, (4) z uchwytem metalowym A

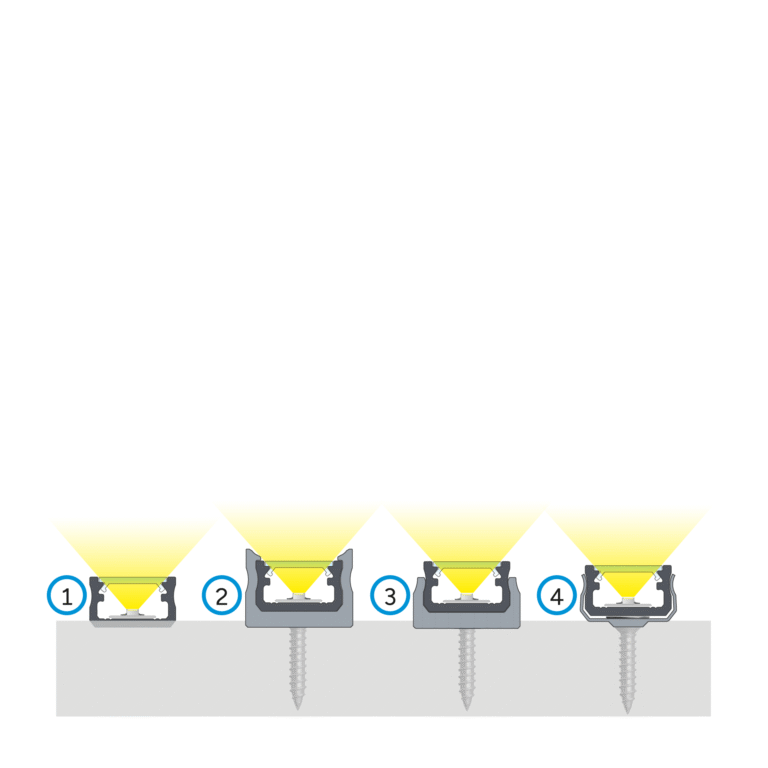

Efekt końcowy montażu profilu A z kloszem BASIC, (1) z taśmą dwustronną, (2) z uchwytem montażowym A, (3) z uchwytem A MINI, (4) z uchwytem metalowym A

Instrukcja montażu profilu A z kloszem HIGH, (1) z taśmą dwustronną, (2) z uchwytem montażowym A HIGH

Efekt końcowy montażu profilu A z kloszem HIGH, (1) z taśmą dwustronną, (2) z uchwytem montażowym A HIGH

Pokaż więcej schematów Pokaż mniej schematów

Materiały do pobrania

Skorzystaj z naszej biblioteki plików przygotowanej specjalnie dla Ciebie.

Galeria

Zobacz wideo

Akcesoria powiązane

Systemy LUMINES Lighting oferują szeroką gamę akcesoriów, dzięki którym zbudujesz system oświetleniowy bez kompromisów.

Klosze

BASIC FLEX

Opal

1 m: 11-4511-10

BASIC

Transparentny

PMMA:
1 m: 11-2213-10
2 m: 11-2213-20
3 m: 11-2213-30

PC:
1 m: 11-3303-10
2 m: 11-3303-20
3 m: 11-3303-30

Mrożony

PMMA:
1 m: 11-2212-10
2 m: 11-2212-20
3 m: 11-2212-30

PC:
1 m: 11-3292-10
2 m: 11-3292-20
3 m: 11-3292-30

Mleczny

PMMA:
1 m: 11-2211-10
2 m: 11-2211-20
3 m: 11-2211-30

PC:
1 m: 11-3281-10
2 m: 11-3281-20
3 m: 11-3281-30

Frosted mleczny

PMMA:
1 m: 11-2216-10
2 m: 11-2216-20
3 m: 11-2216-30

Czarny

PMMA:
1 m: 11-2017-10
2 m: 11-2017-20
3 m: 11-2017-30

Fractal Clear

$basic_fractal_clear$

PC:
1 m: 11-3213-10
2 m: 11-3213-20
3 m: 11-3213-30

Fractal Opal

$basic_fractal_opal$

PC:
1 m: 11-3211-10
2 m: 11-3211-20
3 m: 11-3211-30

Fractal Czarny

$basic_fractal_black$

PC:
1 m: 11-3347-10
2 m: 11-3347-20
3 m: 11-3347-30

Lens 15

PMMA:
1 m: 11-2060-10
2 m: 11-2060-20
3 m: 11-2060-30

Lens 30

PMMA:
1 m: 11-2080-10
2 m: 11-2080-20
3 m: 11-2080-30

Asymmetric Lens 45

PC:
1 m: 11-3620-10
2 m: 11-3620-20
3 m: 11-3620-30

HIGH

Transparentny

PMMA:
1 m: 11-2053-10
2 m: 11-2053-20
3 m: 11-2053-30

Mrożony

PMMA:
1 m: 11-2052-10
2 m: 11-2052-20
3 m: 11-2052-30

Mleczny

PMMA:
1 m: 11-2051-10
2 m: 11-2051-20
3 m: 11-2051-30

Frosted mleczny

PMMA:
1 m: 11-2056-10
2 m: 11-2056-20
3 m: 11-2056-30

Czarny

PMMA:
1 m: 11-2057-10
2 m: 11-2057-20
3 m: 11-2057-30

Zaślepki

Basic z otworem

Biały

ABS 12-0011-00

Czarny

ABS 12-0012-00

ALU 12-0012-10

Inox

ABS 12-0013-00

Srebrny

ABS 12-0000-34

ALU 12-0015-10

Szary

ABS 12-0014-00

Złoty

ABS 12-1719-00

High z otworem

Biały

ABS 12-0021-00

Czarny

ABS 12-0022-00

ALU 12-0022-10

Inox

ABS 12-0023-00

Srebrny

ABS 12-0000-33

ALU 12-0025-10

Szary

ABS 12-0024-00

Basic bez otworu

Biały

ABS 12-0011-01

Czarny

ABS 12-0012-01

ALU 12-0012-11

Inox

ABS 12-0013-01

Srebrny

ABS 12-0000-20

ALU 12-0015-11

Szary

ABS 12-0014-01

Złoty

ABS 12-1719-01

High bez otworu

Biały

ABS 12-0021-01

Czarny

ABS 12-0022-01

ALU 12-0022-11

Inox

ABS 12-0023-01

Srebrny

ABS 12-0000-32

ALU 12-0025-11

Szary

ABS 12-0024-01

Dodatki

Zawias

14-6045-00

Włącznik bezdotykowy

14-7052-00

Zawiesia srebrne

14-2011-02

Zawiesia białe

14-2075-00

Zawiesia czarne

14-2076-00

Uchwyt na przewód fi 5 mm transparentny

14-7067-00

Uchwyt na przewód fi 5 mm czarny

14-7067-02
